施工组织设计方案

第一章 总体概述

施工组织概述

承蒙业主和社会各界对我们的信任，并给予我公司参与本工程竞标的宝贵机会。对此，我公司将以科学、严谨、真诚的工作态度来珍惜这一难得的机会。在接到招标文件后，立即精心组织相关人员学习研究有关文件、图纸资料,对现场进行踏勘，了解和分析工程特点、难点，全面熟悉施工中的重点及要害部位。我们有充分的信心，保证高质量、按工期、安全文明地全面完成本工程施工的各项任务。若我公司有幸中标，我公司将进一步与业主、监理、设计等有关人员沟通，全面熟悉现场情况，制定更合理、更完善的施工组织设计，科学、有效地指导本工程的施工。动员全体施工人员，齐心协力，严格按设计图纸和国家颁发的施工验收规范的要求，认真做好施工全过程各项工作，按照相关规范、规程要求及公司质量体系和程序文件规定，严格把好材料、设备、成品、半成品的采购和检验关，使本工程施工管理全过程受控。认真按,照业主的管理目标和要求，以安全生产为中心，以优质、高效为目标进行施工管理运作。

一、积极与业主、监理及本工程建设管理单位密切配合，项目实施将完全按照国际标准《质量管理体系》(IS09000:2001)等有关规范要求，使施工质量全过程受控，以安全生产为中心，以优质、高效为目标进行工程施工，确保工程质量达到一次性验收“合格”标准(符合国家质量验收标准)。 二、我公司深知本工程建设是一项极其重要的工程，将本工程列为公司2019年重点建设项目，本着“充分与业主合作，真减为业主服务”的精神，以高度严谨和负责任的态度，以高起点、高标准的施工指导思想，挑选我公司优秀的项目经理，配备素质高，业务强，业绩丰厚的项目班子和组织一支思想作风过硬、专业施工能力强、纪律严明善打硬仗的施工队伍进行精心施工、倾情打造,将本工程建成一-个精品工程、标志性工程。 三、由于此工程为安防工程，我们充分认识到保护文物的重要性和紧迫性，因此我公司将在保证工程质量和安全的前提下，通过人力、财力、物力的投入，运用科学和管理方法，精心组织、精心安排，确保工程在合同约定时间前开工。 四、我们将严格按照国家建设部《建设施工安全检查标准》等有关安全施工的,法规、规范的要求组织施工生产，贯彻“安全第一，预防为主”的方针，强化各项安全生产管理措施。确保工程施工全过程“安全施工无火警、无人身伤亡事故”。 五、在文明施工管理上，我公司将按照国家建设部颁发的《建筑工程施工现场管理规定》和《建筑施工安全检查标准》规定，认真组织现场文明施工。 六、现场环保施工是整个工程施工过程中的重要一环，我公司将严格执行国家《民用建筑工程室内环境污染控制规范》《建筑工程施工环境保护工作基本标准》等有关规范以及招标文件中相关的要求，采取一切合理、有效措施，实现营造绿色建筑，改善施工环境，防止施工作业污染、保障公众、环境、财产的健康和安全。 七、工程自竣工验收合格后的保修期内，我们将严格执行《建筑工程质量管理条例》中的相关规定，随时提供优质服务;即使保修期满后，非属我公司施工原因造成的质量问题，我们仍将尽力予以解决，满足业主的一切合理要求。 八、我们将积极与业主、设计、监理等单位的密切配合，真心诚意地接受业主代表、设计人员和监理工程师在施工全过程中的热忱指导、监督和帮助。 九、本施工组织设计是在充分理解招标文件、设计图纸、相关法律、法规规范以及现场实地勘察和全面的基础上编制而成的，是用以指导该工程施工全过程的技术文件，同时也是工程项目部的质量计划，在施工过程中，我们将按照业主的要求和意图，及时调整更科学、有效的方案。

工程概况

安全防范系统建成后具有防入侵防盗窃防抢劫防破坏等多种功能。当入侵、盗窃、抢劫、破坏等警情发生时，报警系统应立即发出警报，提示保卫人员及时出警。同时声音复核系统和图像复核系统进行实时监控和录像、录音，为打击犯罪分子提供有力的证据。该系统在纵深防护体系的监控下，一旦入侵，能有效地把罪犯分子控制在洞门之外，擒拿于现场之中，从而应能在阻止盗窃、破坏文物及打击犯罪活动中，发挥有效的防范作用，使盗窃、抢劫等非法行为不能得逞，以确保文物安全。

工程范围

采用的防护技术措施有：入侵报警系统、视频监控及图像、声音复核系统、出入口控制系统、巡更系统、广播系统、供电系统、防雷接地系统、监控机房设置、主干线缆敷设等。

编制说明

编制目的

本施工组织方案基本内容除工程施工组织内容外，尚涵盖前期总体方案设计和投资控制、隐患预控的实施组织工作。为安全技术防范系统工程提供总体方案设计、施工图设计、安装施工的施工组织与管理，确保设备安装优质、高速、安全、文明地完成该工程的实施任务。本实施方案是技术、经济和组织等方面的综合文件，是对实施全过程实行科学管理的重要手段。

编制依据

国家相关的法令、法规、标准及规范以及招标文件要求。

引用标准

• 《建筑及建筑群综合布线系统工程设计规范》 （GB/T50312-2000） • 《安全防范工程程序与要求》 （GB-T75-94） • 《民用闭路监视电视系统工程技术规范》 （GB50198-2011） • 《建筑电气安装分项工程施工工艺标准》 • 《建筑安装分项工程施工工艺规程》 （DBJ01-26-2003） • 《建筑电气安装弱电部分工程图集》第二版 • 《中国电气装置安装工程施工及验收规范》 (GBJ232－90－92) • 《民用建筑电气设计规范》 (JGJ／T16－2008) • 《智能建筑设计标准》 （GB50314-2015） • 《入侵探测器通用技术条件》（GB10408 1－2000）

第二章 施工进度计划和各阶段进度的保证措施及违约责任承诺

施工进度计划

施工计划

由于本工程建筑物数量较多，为了在规定工期内保质保量的完成施工任务，本工程采用分组划区域的方式同时进行施工，多管齐下，减小施工人员压力，杜绝为追赶进度胡乱施工的情况发生。

根据安防施工规范要求，本工程采用从上往下，然后再从外到内的施工程序进行执行。

主要施工方案

在施工过程中，应注意防火、防盗，加强对施工人员的安全教育。具体的文物保护措施有：

1. 安防工程的线缆敷设应尽量隐蔽敷设。线缆敷设应按照相关安装规范的要求，使用金属或塑料管、槽进行保护。

2. 各类安防器材的安装均不能破坏建筑结构体，当确实难以实施时，施工单位应与建设单位协商解决；

3. 施工过程中当有文物影响施工需进行挪动时，施工单位应与建设单位提出并由建设单位指派专人协助解决；

4. 进入现场的施工人员应符合国家劳动用工制度；

5. 施工人员未经允许，不得进入与施工无关的场所，进入放置重要的房间，应提请建设单位指派专人监督，不得随意触摸施工现场与施工工作无关的物品；

6. 确定防火责任人，并实行逐级防火责任制；

7. 建立严格的火源、电源管理制度；

8. 施工单位在施工过程中应接受建设单位的防火、安全监督检查，对建设单位所提出的各类隐患必须立即整改消除；

9. 施工单位对其人员加强文明施工教育；

10. 施工现场及临时用地应做到物料堆放整齐、有序，施工中做到施工完毕，场净；

11. 在施工过程中，应严格遵守各项施工规范和规章制度，保证各种文物在安防施工过程中不被破坏，尽量使安防设备的安装和管线的敷设做到隐蔽、美观，达到与周围环境的和谐统一。

工期保证措施

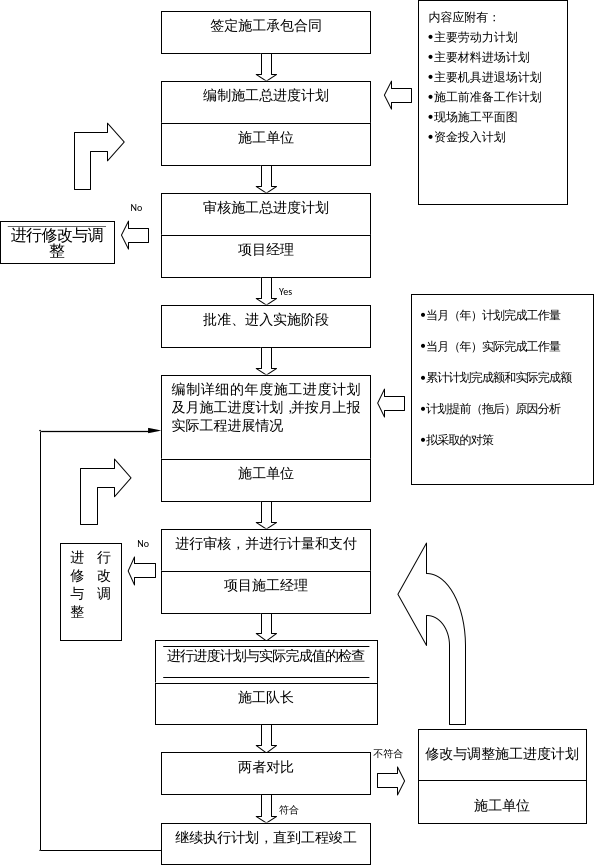

施工进度控制流程

工作细分结构

本公司的项目管理，采取将系统工程项目划分为若干易于管理的分部的方法，从而达到预期的目标。工作细分结构是本公司项目管理的基础，无论是进度控制或投资控制都根据工作细分结构。结构中的每一项任务都有明确的工作范围、执行期及完成任务并提供具体的输出结果所需的资源。完成这项工作所需的资源和进度安排，由项目经理及施工主管共同确定。届时，每一项任务都将分配给各班组。

进度控制工具

项目进度和工作内容图表是项目经理用来指导和控制的首要工具，这些工具确定关键特性、进行主要的项目评审、发布数据、确定主要任务和工作条件并提供协调和监督各项工作的方法。认真制定的进度管理措施将确定、分析和减少项目进度的风险。实施项目进度计划必须具备6个关键特性，这6个关键特性是：

响应性

为实现进度安排自动化，须进行进度更新和分析，以便能够及时地按照进度安排召开各种会议并完成相应的报告。

费用有效性

用于所有进度安排的输入、汇报和分析的独立且自动化的进度安排数据库将在现场得到保存，由此减少保持进度控制造成的损失。

可视性

有关进度安排信息应传达到各有关部门并能随时向有关部门提供信息。

项目定制

按要求我们将提供定制的进度安排和报告来满足各级组织机构和项目管理所需的信息要求。

准确性

一个独立的进度安排数据库将是现场应用的进度信息的唯一来源，由此消除由于存在多种数据来源而造成混乱的可能性。

弱化对进度安排的影响

弱化影响计划将应用于所有关键部分的进度安排产生的风险。

进度控制的措施

项目正式开始后，监控项目的进程，以确保每项活动按进度计划进行，掌握实际进度，并将它与进度计划进行比较。

在项目进行期间，一旦认定项目落后于进度计划，就采取纠正措施以维护进度的正常进行。有效项目进度控制要掌握以下几个方面：

1. 项目控制过程的执行步骤；

2. 确定实际进度完成情况对项目进度的影响；

3. 将项目变更融入进度计划；

4. 计算更新后的进度计划；

5. 控制项目进度。

编制月（周）作业计划和施工任务书

项目施工主管每周工作计划表

项目施工主管每周星期五向项目经理提交下一周工作计划表。

项目施工主管结合项目总体进度进行安排，以确保能按时按质完成工作计划中确认的各项任务。

施工班组每日工作进度表

施工班组每日提交上一个工作日的工作进度汇报，供项目施工主管现场督导与跟踪。

特殊情况下的工作计划表

特殊情况是指甲方现场工地不能具备施工条件而影响计划中的工作，项目经理有责任及时追踪了解甲方现场的条件变化，及时作出反应，此时应调整工作计划。

工程进度报告

可针对情况每周或某一阶段对工程进度详细的汇报。

做好进度检查记录、掌握现场施工实际情况

在施工中，如实记载每项工作的开始日期、工作进程和结束日期，可为计划实施的检查、分析、调整、总结提供原始资料。要求跟踪记录人如实记录，并借助图表形成记录。施工进度的检查与进度计划的执行是融汇在一起的。计划检查是计划执行信息的主要来源，是施工进度调整和分析的依据，是进度控制的关键步骤。进度计划的检查方法主要采用对比法，即将实际进度与计划进度进行对比，从而发现偏差，以便调整或修改计划。最好是在图上对比。鉴于工程安装进度受较多的非乙方因素干扰，故公司主要采用的是横道计划检查：双线表示计划进度，在计划图上记录的黑线表示实际进度。

做好施工过程中的更改控制

系统工程的实施过程中，遇到的各种变数比较多，所有这些变化和更改，大都会影响到项目实施的进程和进度，所以对施工过程中的更改加以控制，以确保项目按时、按合同要求高品质地完成。

系统工程实施过程中的更改控制按照正常的处理程序操作，具体如下：

• 由项目更改提出方提交项目内容更改申请表 • 讨论项目内容更改申请 • 达成项目内容更改决议 • 执行项目更改决议

调度工作

调度工作主要对进度控制起协调作用。协调配合关系，排除施工中出现的各种矛盾，克服薄弱环节，实现动态平衡。调度工作的内容包括：检查作业计划执行中的问题，找出原因，并采取措施解决；督促供应单位按进度要求供应资源；控制施工现场临时设施的使用；按计划进行作业条件准备；传达决策人员的决策意图；发布调度令等。要求调度工作做得及时、灵活、准确、果断。

尽量避免“赶进度”现象

“赶进度”现象在工程施工中经常会出现，不管因为什么原因，都会对项目的质量、工程各专业间的配合造成影响。在“赶进度”过程中，施工会出现偷工减料，安全会被忽视，质量检验得不到保证，造成严重的质量隐患，这对系统将来的运行和维护带来许多麻烦。在可能的情况下，采取一切有效措施，尽量避免“赶进度”现象的发生。

合理的奖惩制度

实行奖罚制度，施工班组开展劳动竞赛，采用双班、加班或轮班制，保证连续施工，提高劳动生产率。

质量方针

“质量第一”是我国的国策，对项目建设及产品性能有着严格的要求。因此，构筑功能完善、结构合理、设计施工符合国家规范的高质量的安防设施，可有效地防止或减少因安全防范设施不足导致文物被破坏的损失。

坚持为国家财产和人民生命安全、为用户高度负责的原则，注重社会经济效益，推行全面质量管理：保证设计和施工严格按照国家设计施工标准、规范进行，做到质量第一,保证各项工作有章可循、有据可依；以确保所承担和完成的安防工程的质量。

第三章 施工平面图布置及临时用地表

3.1施工总平面布置图及临时用地表

在施工总平面布置图上项目部将会把公司建议的办公、现场生产加工、仓库等场地的区域位置标识出以供参考，最终的位置待中标后进场前与总包单位沟通之后由总包单位统筹安排。

1）临时用房及使用时间由甲方协调安排。

2）供电、供水、卫生、生活等设施，使用由总包安排，用电安装电表，按照实际使用交费。

第四章 关键施工技术、工艺及工程实施的重点、难点和解决方案

4.1重点难点分析

国家文物安防是保护国家文物的，安防设备系统融合了当今电子技术、通讯技术、网络技术、计算机技术、自动控制技术、传感器技术等一系列先进科学技术，知识集约程度高、科技含量大、专业分工细、施工人员素质要求高、施工精细、关键工序、关键质量控制点多。施工器具、设备及技术措施要求严格。

由于该工程为国家文物保护单位在施工过程中应达到如下要求：

1. 不影响文物景观；不伤文物本体；可逆性施工；对文物建筑最小干预。

2. 管线（设备），应置于相对隐蔽及安全的部位，利用原有路由进行设置，不应影响日后文物建筑的维修、保养和使用，不应对文物建筑产生不良的损伤及视觉影响。

3. 原有彩画、壁画、雕刻、石刻、隔扇、多宝阁、落地罩、室内外各类装饰以及题名、题记等附属物之上不应设置任何管线（设备）。

4. 不应在墀头、干摆、丝缝等清水墙面或梁、檩、柱、枋等大木构件上钉钉、钻眼、打洞。

5. 敷设线路、安装设备，应优先采用明敷、明装工艺，避免架空线。

6. 管线进入室内地面，应利用旧管线路进入，采用小口径顶管作业。维修基础时由地基进入室内。

7. 文物建筑室内外的配线应采用耐火阻燃型线缆。

8. 由室外到室内宜选择由建筑的基础之下进入，不应损伤其它设备及建筑基础。

9. 当线管明敷于墙、木梁、木檐上时，应选择戗、箍、卡等配件固定。

10. 明火焊接不应在文物建筑室内施工现场进行。

11. 电缆应置于建筑构件上表皮隐蔽敷设。

12. 6mm2以下的阻燃型电缆可明敷，用卡子固定，固定距离平线不应大于0.5m，分支线不大于0.3m。

13. 采用管沟敷设，应避免对文物建筑地下基址的扰动破坏。

4.3重点难点应对措施

在施工过程中严格按照国家相关标准进行施工，并在施工前详细勘察现场实际情况制定合理、周详的施工方案和方法，使文物建筑得到全方位的保护。具体参照规范和方案如下：

4.3.1各系统的施工方法及工艺标准执行下列标准规范和要求：

• 《建筑及建筑群综合布线系统工程设计规范》 （GB/T50312-2000） • 《安全防范工程程序与要求》 （GB-T75-94） • 《民用闭路监视电视系统工程技术规范》 （GB50198-2011） • 《建筑电气安装分项工程施工工艺标准》 • 《建筑安装分项工程施工工艺规程》 （DBJ01-26-2003） • 《建筑电气安装弱电部分工程图集》第二版 • 《中国电气装置安装工程施工及验收规范》 (GBJ232－90－92) • 《民用建筑电气设计规范》 (JGJ／T16－2008) • 《智能建筑设计标准》 （GB50314-2015） • 《入侵探测器通用技术条件》（GB10408 1－2000）

4.3.2监控系统施工技术方案

• 监控系统一般要求

1. 施工现场必须设一名现场工程师以指导施工进行，并协同建设单位做好隐蔽工程的检测与验收。

2. 电视监控系统工程竣工时，施工单位提交下列图纸资料： 《工程竣工图》 《设计更改文件》 电缆敷设必须按图纸进行敷设，施工质量应符合《电力工程电缆设计规范》的要求。

3. 施工所需的仪器设备、工具及施工材料应提前准备就绪，施工现场有障碍物时应提前清除。

4. 根据设计图纸要求，选配电缆，尽量避免电缆的接续。必须接续对应采取焊接方式或采用专用接插件。

5. 电源电缆与信号电缆应分开敷设。

6. 敷设电缆时尽量避开恶劣环境。如高温热源和化学腐蚀区域等。

7. 远离高压线或大电流电缆，不易避开时应各自穿配金属管，以防干扰。有强电磁场干扰环境(如电台、电视台附近)应将电缆穿人金属管，并尽可能埋入地下。

8. 电缆穿管前应将管内积水、杂物清除干净，穿线时宜涂抹黄油或滑石粉，进入管口的电缆应保持平直，管内电缆不能有接头和扭结，穿好后应做防潮、防腐等处理。

9. 管线两固定点之间距离不得超过1.5m。

10. 电缆应从所接设备下部穿出，并留出一定余量。

11. 在电缆端作好标志和编号。 前端设备的安装

1. 按安装图纸进行安装。

2. 安装前应对所装设备通电检查。

3. 安装质量应符合《电气装置安装工程及验收规范》的要求。 支架、云台的安装

1. 检查云台转动是否平稳、刹车是否有回程等现象，确认无误后，根据设计要求锁定云台转动的起点和终点。

2. 支架与建筑物、支架与云台均应牢固安装。所接电源线及控制线接出端应固定，且留有一定的余量，以不影响云台的转动为宜。安装高度以满足防范要求为原则。 编码器的安装

1. 编码器应牢固安装在建筑物上，不能倾斜，不能影响云台(摄像机)的转动。 摄像机的安装

1. 安装前应对摄像机进行检测和调整，使摄像机处于正常工作状态。

摄像机应牢固地安装在云台上，所留尾线长度以不影响云台(摄像机)转动为宜，尾线须加保护措施。

2. 摄像机转动过程尽可能避免逆光摄像。

3. 室外摄像机若明显高于周围建筑物时，应加避雷措施。

4. 在搬动、安装摄像机过程中，不得打开摄像机镜头盖。

5. 安装固定摄像机时，可参考以上要求。 供电与接地

1. 测量所有接地极电阻，必须达到设计要求。达不到要求时，可在接地极回填土中加入无腐蚀性的长效降阻剂或更换接地装置。

2. 系统的防雷接地安装，应严格按设计要求施工。接地安装最好配合土建施工同时进行。 监控系统的调试

1. 监控系统调试应在系统施工结束后进行。

2. 监控系统调试前应具备施工时的图纸资料和设计变更文件以及隐蔽工程的检测与验收资料等。

3. 调试负责人必须有中级以上专业技术职称，并由熟悉该系统的工程技术人员担任。

4. 具备调试所用的仪器设备，且这些设备符合计量要求。

5. 检查施工质量，做好与施工队伍的交接。 调试前的准备工作

1. 电源检测。接通控制台总电源开关，检测交流电源电压；检查稳压电源上电压表读数；合上分电源开关，检测各输出端电压，直流输出极性等，确认无误后，给每一回路通电。

2. 线路检查。检查各种接线是否正确。用250V兆欧表对控制电缆进行测量，线芯与线芯、线芯与地绝缘电阻不应小于0．5MΩ；用500V兆欧表对电源电缆进行测量，其线芯间、线芯与地间绝缘电阻不应小于0．5MΩ。

3. 接地电阻测量。监控系统中的金属护管、电缆桥架、金属线槽、配线钢管和各种设备的金属外壳均应与地连接，保证可靠的电气通路。系统接地电阻应小于4Ω。 摄像机的调试

1. 闭合控制台、监视器电源开关，若设备指示灯亮，即可闭合摄像机电源，监视器屏幕上便会显示图像。

2. 调节光圈(电动光圈镜头)及聚焦，使图像清晰。

3. 改变变焦镜头的焦距，并观察变焦过程中图像清晰度。

4. 遥控云台，若摄像机静止和旋转过程中图像清晰度变化不大，则认为摄像机工作正常。 云台的调试

1. 遥控云台，使其上下、左右转动到位，若转动过程中无噪音(噪音应小于50dB)、无抖动现象、电机不发热，则视为正常。

2. 在云台大幅度转动时，如遇以下情况应及时处理。

一、摄像机、云台的尾线被拉紧。 二、转动过程中有阻挡物。如：解码器、对讲器、探测器等是否阻挡了摄像机转动。 三、重点监视部位有逆光摄像情况。 系统调试

1. 系统调试在单机设备调试完后进行。

2. 按设计图纸对每台摄像机编号。

3. 用综合测试卡测量系统水平清晰度和灰度。

4. 检查系统的联动性能。

5. 检查系统的录像质量。

6. 在现场情况允许、建设单位同意的情况下，改变灯光的位置和亮度，以提高图像质量。

7. 在系统各项指标均达到设计要求后，可将系统连续开机24小时，若无异常，则调试结束。

4.3.3巡更管理系统

• 巡更息信钮(开关)的安装

1. 有线巡更信息开关或无线巡更信息按钮，安装在各出入口或其它需要巡更的站点上，高度和位置按需设置。

2. 安装牢固、端正、户外有防水措施。 系统调试

1. 读卡式巡更系统要保证确定为巡更用的读卡机时正确无误，检查实时巡更是否和计划巡更相一致，若不一致能发出报警；

2. 采用巡更信息钮(开关)的信息正确无误，数据能及时收集、统计、打印；

3. 检查采用各种鉴别方式的出入口控制系统工作是否正常，并按正式设计方案达到相关功能要求；

4. 每一次有效有进入，检查主机是否能储存进入人员的相关信息，对非有效进入及被胁迫是否进入有异地报警功能；

5. 检查由CPU或计算机控制的系统，是否具有时间、逻辑、区域、事件和级别分档等判别及处理功能；

6. 系统防劫、求助、紧急报警是否工作正常，是否具有异地声光报警与显示功能；

7. 检查系统与计算机集成系统的联网接口以及该系统对出入口控制系统的集中管理和控制能力。

4.3.4公共广播系统

• 一般规定

1.公共广播系统工程施工应具备的条件包括：设计文件、施工方案、施工进度计划和施工图纸齐全，并已经过会审和批准；施工区域具备进场条件，应能保证施工安全和安全用电。

2.新建筑物的公共广播系统工程施工，应与土建施工协调进行；预埋线管、支撑件，预留孔洞、沟槽及其它预埋件等均应符合设计要求。

3.施工前应熟悉现场和图纸情况，包括：与传输线路有关的道路（包括横跨道路）的情况；允许同杆架设传输线路或同杆架设广播扬声器的杆路及自立杆路的情况；公共广播传输线缆预留管道及允许共用的线缆、管道的情况。

4.影响公共广播传输线缆及广播扬声器架设的障碍物应提前处理。

5.公共广播设备安装前应根据设计要求进行检查，并应符合下列规定：按照施工设备、材料表对材料进行清点、分类。进场应填写设备材料进场报验单。规格、型号、数量以及认证等应符合设计文件及本规范要求。有源部件均应通电检查。广播功率放大器和广播扬声器应符合有关标准或规范的要求其实际功能和技术指标应与标称相符。

• 广播传输线路敷设

传输线缆应先经检测合格然后敷设。

室外广播传输线缆应穿管埋地或在电缆沟内敷设；室内广播传输线缆应穿管或用线槽敷设。

公共广播的功率传输线路不应与通信线缆或数据线缆共管或共槽。

除用电力载波方式传输的公共广播线路外，其它公共广播线路均严禁与电力线路共管或共槽。

公共广播功率传输线路，其绝缘电压等级必须与其额定传输电压相容；其接头不应裸露；电位不等的接头必须分别进行绝缘处理。

公共广播传输线缆应尽量减少接驳；如要接驳，则接头应妥善包扎并放在检查盒内。

• 广播扬声器安装架设

根据声场设计及现场情况确定广播扬声器的高度及其水平指向和垂直指向，并应符合下列规定：

广播扬声器的声辐射应指向广播服务区；

当周围有高大建筑物和高大地形地物时，应避免由于广播扬声器的安装不当而产生回声。

广播扬声器与广播传输线路之间的接头必须接触良好，不同电位的接头应分别绝缘；接驳宜用压接套管和压接工具进行施工。冷热端有别的接头应正确予以区分。

广播扬声器的安装固定必须安全可靠。安装广播扬声器的路杆、桁架、墙体、棚顶和紧固件必须具有足够的承载能力。

广播扬声器安装完毕后，应对扬声器表面进行清洁。室外广播扬声器应注意雨、雪防护。

广播扬声器安装完毕后，应逐个广播分区进行检测和试听。

• 设备安装

除广播扬声器和传输线路外，公共广播的其它设备宜安装在监控室（或机房）内的控制台、机柜或机架之上；如无监控室（或机房），则控制台、机柜或机架应安装在安全和便于操控的位置上。

一级和二级公共广播系统监控室（或机房）的电源应有专用的空气开关（或断路器），且宜由独立回路供电，不宜与动力或照明共用同一供电回路。

控制台或机柜、机架应有良好的接地，接地线不应与供电系统的零线直接相接。

• 系统调试

系统调试应在系统设备安装完毕、通电正常之后进行。

应对各个广播分区进行音质试听，并根据试听的结果进行初步调试。

应对各个广播分区以及整个系统进行功能检查，并根据检查结果进行调整，使系统的应备功能符合设计要求。

系统调试应做好记录，填写调试结果，以备验收。

4.3.5门禁系统

• 施工准备

1. 施工现场清洁、检查、安装前要清理施工现场,施工现场清洁,确保有施工面,并做好施工记录。

2. 在运输过程中,轻拿轻放,不碰撞、刮划之行为,保证质量符合要求,凡在运输、安装过程中造成损坏的, 立即清除出场，不用于工程中，并及时更换新品，重新进行检验。

3. 参考点/参考线设定

4. 准确定位门禁控制器、读卡器、开门按钮、门磁开关、电控锁，为全面安装提供条件。 读卡设备安装

1. 远离有较强振动，电磁干扰的区域；

2. 安装于人员通道门口，距离门开启边200～300mm, 距地面1.2～1.4m 高度；

3. 如果在同一个出入口处安装2 台进、出门读卡器时，为防止读卡器发射磁场相互影响，2 台读卡器的安装距离大于50cm；

4. 读卡器尽可能不安装在金属面上，安装在金属表面,会使读卡距离大大衰减,甚至会读不到卡。如果一定要安装在金属表面上，就要用胶皮,垫高读卡器1～2厘米。双向读卡器距离50厘米(避免背靠背水平安装）。避免双向读卡器的距离过近，使读卡器读卡不灵敏；

5. 读卡器到控制器的线，采用8芯屏蔽多股双绞网线或RS485线，数据线Data1 Data0互为双绞。线径在0.3平方毫米以上。若使用韦根读卡器时，读卡器至控制器之间连线最长不可以超过80米。若使用485读卡器时，读卡器至控制器之间连线最长不可以超过500米。读卡器至控制器之间连线，其屏蔽线接控制器的GND。做到接线可靠、安装牢固。 开门按钮安装

1. 远离有较强振动，电磁干扰的区域；

2. 安装于人员通道门口，距离门开启边200～300mm,距地面1.2～1.4m高度；

3. 按钮到控制器的线，采用两芯RVV线，线径在0.5平方毫米以上。 门磁的安装

1. 依照设计要求和产品说明书进行安装。对应电锁感应区域；

2. 远离有较强振动，电磁干扰的区域。门磁到控制器的线，采用两芯RVV线，线径在0.5平方毫米以上。 电锁的安装

1. 安装前需要确定：

四、方向：向内、向外、平移、上下。 五、数量：单扇、双扇。 六、门框：有无、材质，形式。 七、门：材料，形式，规格。 八、间距：门板到门框的间距。 九、用途：防火、仓库、通道、办公室。 十、进出形式：刷卡进门按钮出门、刷卡进门刷卡出门以及其他。 十一、其他：是否有无特殊要求、门位信号输出、时间延迟、报警联动。

2. 根据说明书及安装图安装；

一、保证安装位置妥当、牢固。避免出现锁舌不到位情况，锁体发热，锁的寿命急剧减少。 二、电锁的开锁方式符合消防要求。具体表现为系统与消防火灾系统联动时，当接受到火灾报警信息时，所有与之逃生相关的门禁全部打开放行。 三、电锁到控制器的线，使用四芯电源线(禁用网线),截面积0.75平方毫米以上。如果超过50米或者两把锁并接，则要使用更粗（1.0～1.2mm²）的线。 控制器的安装

1. 控制器按照设计安装于弱电间或机房吊顶上方等便于维护的地点；

2. 管线严格按照强、弱电分开原则。信号线不与大功率电力线平行，更不穿在同一管内。如因环境所限，要平行走线，远离50CM以上；

3. 配线在建筑物内安装要保持水平或垂直。配线加套管保护（JDG套接紧定式热镀锌钢导管），驳接处可用金属软管，但需固定稳妥美观；

4. 控制器到控制器之间，以及控制器到转换器的线，采用线径不小于1mm²的屏蔽双绞线。485+和485-一定要互为双绞。

5. 屏蔽措施及屏蔽连接：在施工前的考察中如果发现布线环境的电磁干扰比较强烈，在设计施工方案时考虑对数据线进行屏蔽保护。当施工现场有比较大的辐射干扰源或与大电流的电源成平行布置等，则进行全面的屏蔽保护。屏蔽措施一般为：最大限度的远离干扰源，并使用金属线槽或镀锌金属钢管，保证数据线的屏蔽层和金属槽或金属管的连接可靠接地。 调试阶段

1. 读卡系统的调试一般用一组不同类型的卡(其中包括正常可用的卡、定时可用的卡、已超时不可用的卡、黑名单的卡、卡+密码、卡+防劫持码等)，对每台读卡机(含非接触式读卡机)进行判别和处理，工作正常；系统的开门、关门、提示、记忆、统计、打印等处理功能正常；

2. 其它识别系统(指纹、声纹、视网膜、掌纹和复合技术等识别系统)按产品技术说明书调试。

3. 检查采用各种鉴别方式的出入口控制系统工作是否正常，并按正式设计方案达到相关功能要求；

4. 每一次有效的进入，检查主机是否能储存进入人员的相关信息，对非有效进入及被胁迫是否进入有异地报警功能；

5. 检查由CPU或计算机控制的系统，是否具有时间、逻辑、区域、事件和级别分档等判别及处理功能；

6. 检查系统防劫、求助、紧急报警是否工作正常，是否具有异地声光报警与显示功能；

7. 检查系统与计算机集成系统的联网接口以及该系统对出入口控制系统的集中管理和控制能力。

4.3.6信息传输及管路系统

• 在设备材料进场后必须进行现场检测验收，检查如下：

1. 工程所用缆线、器材型式、规格、数量、质量在施工前应进行检查，无出厂检验证明材料与设计不符者不得在工程中使用。

2. 经检验的器材应做好记录，对不合格的器件应单独存放，以备核查与处理。

3. 工程中使用的缆线、器材应与订货合同或封存的产品在规格、型号、等级上相符。

4. 备品、备件及各类资料应齐全。

5. 工程使用的电缆、电线和光缆型式、规格应符合设计的规定和合同要求。

6. 电缆所附标志、标签内容应齐全、清晰。

7. 电缆外护线套需完整无损，电缆应附有出厂质量检验合格证。如用户要求，应附有本批量电缆的技术指标。

8. 光缆开盘后应检查光缆外表有无损伤，光缆封头是否良好，并应检查光缆合格证及检验测试数据。并进行衰减及长度测试，看是否光纤衰减是否符合要求及有无断纤现象存在。

9. 光纤接插软线，两端的活动连接头端面应装有合适的保护盖帽。

10. 光、电缆交接设备的编排及标志名称应与设计相符，各类标志名称应统一，标志位置准确、清晰。 在安装工程之前，必须对建筑和环境条件进行检查，具备下列条件方可开工：

1. 土建工程的预留暗管、地槽和孔洞的数量、位置、尺寸均应符合工艺设计要求；

2. 接地电阻和防静电措施应符合要求。 弱电间环境要求

1. 根据设计规范和工程的要求，对建筑物的垂直通道的楼层及弱电间应做好安排，并应检查其建筑和环境条件是否具备。

2. 应留好弱电间垂直通道电缆孔孔洞，并应检查水平通道管道或电缆和环境条件是否具备。 线缆桥架施工

1. 桥架间连接板两端要有铜芯接地线，并与接地端的镀锌扁钢相连，最小截面不小于4平方毫米，或全长安装大于4*25镀锌接地扁铁。

2. 桥架安装时应做到安装牢固，横平竖直，沿桥架水平走向的支架间距1.5至3米，垂直安装支架间距不大于2米，吊支架左右偏差应不大于10毫米，高低偏差不大于5毫米。

3. 桥架与支架间螺栓、桥架连接板螺栓固定无遗漏，螺母位于桥架外侧，铝合金桥架与钢支架固定时，要有互相间绝缘的防电化腐蚀措施。

4. 支架用膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。

5. 桥架转弯处的弯曲半径不小于桥架内电缆最小弯曲半径（R=100）

6. 桥架不宜与下列管道平行敷设，当无法避免时，桥架位置应符合下列规定，或采取相应措施。

一、桥架应在具有腐蚀性液体管道上方。 二、桥架应在热力管道下方。 三、易燃易爆气体比空气重时，桥架应在管道上方。 四、易燃易爆气体比空气轻时，桥架应在管道下方。

7. 水平敷设的电缆，首尾、转弯及5-10米处桥架内设电缆卡子固定，敷设于垂直桥架内的电缆卡子固定点间距应为1米。

8. 应详细填写隐蔽工程记录并归档。 管道施工

1. 检查进场的金属管道，金属管应符合设计文件的规定，表面不应有穿孔、裂缝和明显的凹凸不平，内壁应光滑，不允许有锈蚀。在易受机械损伤的地方和在受力较大处直埋时，应采用足够强度的管材。

2. 管煨弯可采用冷煨和热煨法，管径20mm及其以下可采用手扳煨管器，管径25mm及其以上使用液压煨管器；

3. 箱体装应牢固平整，开孔整齐并与管径项吻合，要求一管一孔不得开长孔，铁制盒、箱严禁用电气焊开孔；

4. 在配管时，根据实际需要长度，对管子进行切割。管子的切割可使用钢锯、管子切割刀或电动切管机，严禁用气割。管子和管子连接，管子和接线盒、配线箱的连接，都需要在管子端部进行套丝。套丝时，先将管子在管钳上固定压紧，然后在套丝，套完后应立即清扫管口，将管口端面和内壁的毛刺锉光，使管口保持光滑。管路敷设应牢固通畅，禁止做拦腰管或拌脚管；管子进入箱盒处顺直，在箱盒内露出的长度小于5mm；

5. 在敷设时，应尽量减少弯头，每根管的弯头不应超过3个，直角弯头不应超过2个，并不应有S弯出现。金属管的弯曲一般都用弯管进行。先将管子需要弯曲部位的前段放在弯管器内，焊缝放在弯曲方向背面或侧面，以防管子弯扁，然后用脚踩住管子，手板弯管器，便可得到所需要的弯度。暗管管口应光滑，并加有绝缘套管，管口伸出部位应为25-30mm。

6. 金属管连接应牢靠，密封应良好，两管口应对准。套接的短套管或带螺纹的管接头的长度，不应小于金属管外径的2.2倍。金属管的连接采用短套接时，施工简单方便；采用管接头螺纹连接则较美观，可保证金属管连接后的强度。金属管进入信息插座的接线盒后，暗埋管可用焊接固定，管口进入盒内的露出长度应小于5mm。明设管应用锁紧螺母或带丝扣管帽固定，露出锁紧螺母的丝扣为2-4扣。

7. 金属管的暗设应符合下列要求：

一、预埋在墙体中间的金属管内径不宜超过50mm，楼板中的管径宜为15-25mm，直线布管30mm处设置暗线盒。 二、敷设在混凝土、水泥里的金属管，其它基应坚实、平整、不应有沉陷，以保证敷设后的线缆安全运行。 三、金属管连接时，管孔应对准，接缝应严密，不得有水泥、沙浆渗入。管孔对准、无错位，以免影响管、线、槽的有效管理，保证敷设线缆时穿设顺利。 四、金属管道应有不小于0.1%的排水坡度。 五、建筑群之间金属管的埋设深度不应小于0.7m；在人行道下面敷设时，不应小于0.5m。 六、金属管内应安置牵引线或拉线。 七、金属管的两端应有标记，表示建筑物、楼层、房间和长度。

8. 管路应做整体接地连接，采用跨接方法连接；

9. 过路部分采用110镀锌钢管直埋施工。

10. 应详细填写隐蔽工程记录并归档。 线路敷设

1. 参加施工的人员应遵守以下几点：

一、穿着合适的衣服； 二、使用安全的工具； 三、保证工作区的安全； 四、制定施工安全措施；

2. 根据设计图确定出安装位置，从始端到终端（先干线后支线）；

3. 线缆剥线处理：使用斜口钳在塑料外衣上切开“1”字型长的缝；割去无用的电缆外衣。

4. 管内配线要求：管线施工前应消除管内的污物和积水；缆线布放前应核对型号规格、程式、路由及位置与设计规定相符。在同一管内包括绝缘在内的导线截面积总和应该不超过内部截面积的40%；缆线的布放应平直、不得产生扭绞，打圈等现象，不应受到外力的挤压和损伤；缆线在布放前两端应贴有标签，以表明起始和终端位置，标签书写应清晰，端正和正确；电源线、信号电缆、对绞电缆、光缆及建筑物内其他监控系统的缆线应分离布放。各缆线间的最小净距应符合设计要求；缆线布放时应有冗余。在交接间，设备间对绞电缆预留和度，一般为3至6米；工作区为0.3至0.6米；光缆在设备端预留长度一般为5至10米；有特殊要求的应按设计要求预留长度；缆线布放，在牵引过程中，吊挂缆线的支点相隔间距不应大于1.5m；布放缆线的牵引力，应小于缆线允许张力的80%，对光缆瞬间最大牵引力不应超过光缆允许的张力。在以牵引方式敷设光缆时，主要牵引力应加在光缆的加强芯上；电缆垂直敷设时，在缆线的上端和每间隔1.5m处，应固定在支架上，水平敷设时,直接部份间隔距施3~5m处设固定点。在缆线的距离首端、尾端、转弯中心点处300~500mm处设置固定点；管内缆线应顺直,尽量不交叉、转弯处应绑扎固定。４对对绞电缆以24根为束，25对或以上主干对绞电缆、光缆及其他信号电缆应根据缆线的类型、缆径、缆线芯数为束绑扎。绑扎间距不宜大于1.5m，扣间距应均匀、松紧适应。

5. 应详细填写隐蔽工程记录并归档。

6. 完成布线后要采用专用测试设备FULK-4000进行链路测试。保证所有信息点达到6类线路标准。

7. 光缆采用专用测试设备OTDR进行测试。 系统的安装测试

1. 认证测试标准：

一、EIA/TIA 568A《商业建筑电信布线标准》。 二、TSB-67 《现场测试非屏蔽双绞电缆布线测试传输性能技术规范》。 三、ISO/IEC 11801：1995（E） 国际布线标准。

2. 认证测试参数：

一、接线图（Wire Map）：这一测试是确认链路的连接，即确认链路导线的线对正确而且不能产生任何串绕（Split Paires）。 二、正确的接线图要求端到端相应的针连接是：1对1， 2对2，3对3， 4对4， 5对5， 6对6， 7对7， 8对8。 三、链路长度（Lenght）:如果线缆长度超过指标（如100米），则信号衰减较大。 四、衰减（Attenuation）:衰减是沿链路的信号损失度量。现场测试设备应测量出安装的每一对线的衰减最严重情况，并且通过将衰减最大值与衰减允许值比较后，给出合格（Pass）或不合格（Fail）的结论。 五、近端串扰（NEXT）损耗:NEXT损耗是测量一条UTP链路中从一对线到另一对线的信号耦合，是UTP链路的一个关键的性能指标。在一条典型的四对UTP链路上测试NEXT值，需要在每一对线之间测试，即：12/36， 12/45， 12/78， 36/45， 36/78， 45/78。 六、特性阻抗（Impedance）:包括电阻及频率自1~100MHz间的电感抗及电容抗，它与一对电线之间的距离及绝缘体的电气特性有关。

3. 测试工具：FLUK-4000。

4. 光纤传输通道测试：光纤测量参数。

5. 光纤的连续性：进行连续性测量时，通常是把红色激光、发光二极管或者其他可见光注入光纤，并在光纤的末端监视光的输出。如果在光纤中有断裂或其他的不连续点，在光纤输出端的光功率就会减少或者根本没有光输出。

6. 光通过光纤传输后，功率的衰减大小也能表示出光纤的传导性能。如果光纤的衰减太大，则系统也不能正常工作。光功率计和光源是进行光纤传输特性测量的一般设备。

7. 光纤的衰减：光纤的衰减主要是由光纤本身的固有吸收和散射造成的。衰减系数应在许多波长上进行测量，因此选择单色仪作为光源，也可以用发光二极管作为多模光纤的测试源。

8. 光纤的带宽：带宽是光纤传输系统中重要参数之一，带宽越宽，信息传输速率就越高。在大多数的多模系统中，都采用发光二极管作为光源，光源本身也会影响带宽。这是因为这些发光二极管光源的频谱分布很宽，其中长波长的光比短波长的光传播速度要快。这种光传播速度的差别就是色散，它会导致光脉冲在传输后被展宽。

9. 测试工具：OTDR。

10. 系统内所有安装调测信息应详细记录入档案。

4.3.7机房监控中心施工技术方案

• 说明：不涉及机房基础部分 • 地面静电地板工程

1. 机房设备区及辅助设备区地面经清理后用水泥砂浆找平，防尘、潮漆涂敷3遍处理，再铺设防静电活动地板。在各类计算机房的安装工程技术设施中，防静电活动地板是一个很重要的构件。防静电活动地板已成为现代化机房内必不可缺的设施之一，利用它可在计算机房内组成一个地下空间的建筑结构。在活动地板上安装各类计算机设备，而活动地板下的空间则可用来敷设联接设备的各种电源和信号管线。计算机机房防静电的需求，由于机房有大量高尖端计算机设备，对静电要求很高，因此计算机机房选择抗静电地板成为首选。

2. 因其具有可拆性，所以对电气连线的敷设、检修及更换都很方便。所有连线都从活动地板下进入设备，使设备间连线可以直接连接，距离最短，因而可减少信号在传输过程中的损耗。此外，活动地板的易安装和可拆性，便于设备的布局与调整，同时减少了因设备扩充或更新换代而带来的建筑设施的改造。

3. 另外，活动地板上面安装计算机设备，设备之间的连线均设在活动地板以下，这样既增加了机房内的整齐、美观，又便于工作人员通行，给人以舒适的感觉。

4. 由于防静电地板质量的好坏将直接影响到计算机系统的工作安全。因此在网络机房的工程中，在整个机房地面区域中采用无边架空防静电地板。 安装及施工

1. 安装施工步骤：地面清洁，画网格线，放置支架，调准水平，桁梁联接，安装地板，封边，清洁地板表面。

2. 按照现行国家标准《计算机机房用活动地板技术条件》的要求，敷设高度应按实际需要确定，宜为200～350mm，我们建议本工程防静电活动地板的安装高度为200mm，铺设范围覆盖整个地面，活动地板下面可以用作电缆铺设。地板安装表面平面度位置公差小于0.3mm; 地板安装相邻边垂直度位置公差小于0.3mm。本工程地板敷设面积约109.3平方米，墙面敷设100mm高不锈钢踢脚线，地板下地面、墙面找平后刷防尘防潮漆处理。 机房防雷、接地及机柜分项

1. 电子计算机房内集中了大量微电子设备，而这些设备内部结构高度集成化，从而造成设备耐过电压、耐过电流的水平下降，对雷电（包括感应雷及操作过电压）浪涌的承受能力下降。感应雷侵入用电设备及计算机网络系统的途径主要有四个方面：交流电源380V、220V电源线引入；信号传输通道引入；地电位反击以及空间雷闪电磁脉冲(LEMP)等。为了确保机房设备及电脑网络系统稳定可靠运行，以及保证机房工作人员有安全的工作环境，根据我国及国际有关规范规定，对用户机房提出本防雷接地方案。

2. 机房接地系统是涉及多方面的综合性信息处理工程，是机房建设中的一项重要内容。接地系统是否良好是衡量一个机房建设质量的关键性问题之一。机房一般具有四种接地：交流工作地、安全保护地、直流工作地和防雷保护地。

3. 在机房接地时应注意两点：

4. 信号系统和电源系统、高压系统和低压系统不应使用共地回路。

5. 灵敏电路的接地应各自隔离或屏蔽，以防止地回流和静电感应而产生干扰。机房接地宜采用综合接地方案，综合接地电阻应小于4欧姆。

6. 机房雷电分为直击雷和感应雷。对直击雷的防护主要由建筑物所装的避雷针完成；机房的防雷（包括机房电源系统和弱电信息系统防雷）工作主要是防感应雷引起的雷电浪涌和其他原因引起的过电压。

7. 网络机房采用综合接地方式，确保接地电阻小于3Ω，“零地”电压小于2V。机房内的地板支架、线槽、线管、UPS、机柜等金属物体均做好接地连接。主机房采用3*30铜排，25mm2铜线接大楼专用地极。

8. 安全保护地在计算机系统中的处理方法也分为计算机房内、外两种情况。计算机房内的安全保护地是将所有机箱的机壳,用一根绝缘导线串联起来,再用接地母线将其接地或接到配电柜的中线上。计算机房外使用的交流设备的机壳按有关电气规定进行接地。

4.3其他

4.3.1雨季施工组织措施

(1)在进入雨季前,各机组应组织一次检查,及时做好防雨､防洪准备｡检查重点包括仓库､休息室,暂设棚是否牢固,是否有水泡,下沉倒塌的危险,有隐患的应采取加固措施｡

(2)雨季应避免在有可能被水淹,洪水冲击的山谷､河道､雨水汇流区域施工,如不能在雨季到来之前完工,应采取防护､稳管措施之后撤离该区域,等雨季过后再组织施工｡

(3)注意收集当地气象资料,特别是中长期的天气预报,掌握天气变化的情况,合理安排施工｡

(4)增强防范意识,准备必要的防雨､防洪材料,做好特殊情况下的应对措施｡

(5)所有用电设备都要有接地保护,用电设备的操作者,要穿戴绝缘胶鞋和手套,防止触电｡

(6)､注意雷电防护｡

(6.1)､尽可能避免雨天装卸､运输,如工程需要,应有防护措施,注意装卸､运输安全｡

(6.2)､应尽可能避免雨天施焊,如果工程需要,焊接部位必须有防雨棚,雨天没有防雨措施,不准施焊,湿度超标时不准施焊｡

(6.3)､为了保证安全,应避免在雨天进行打井作业｡

(6.4)､在地下的工具房要做好防水和通风处理,必要时采用临设风机进行机械通风,在地上的工具房也要作好排水措施｡

(6.5)､进入现场的主要设备一定要存入库房｡要求所用的设备材料随领随用｡特别是进口设备,最好在交安的条件不成熟时不能进入现场｡

(6.6)､料场周围应有畅通排水沟,以防积水｡堆施现场的配料､设备､材料等必须避免存放在低洼处,必要时应将设备垫高,同时加苫布盖好,以防雨淋日晒｡

(6.7)､施工机具要有防雨罩或置于棚内,电气设备要绝缘良好,雨季到来前,对电气设备及线路认真检查｡

4.3.2设备､材料管理措施

(1)施工现场露天存放的设备都要有防雨措施,并尽可能减少露天存放｡

(2)对电动工具等用电设备要有防雨防潮措施,不能露天存放｡

(3)现场设备应避免存放在低洼､河道､山谷中,如施工需要可随用随机撤离｡

(4)进入现场的材料应良好的存贮条件,防止雨淋和受潮｡

(5)接地材料应在仓库内保管,室内要通风､干燥｡

4.3.3冬季施工组织措施

(1)冬季施工应做好五防:“防火､防滑､防冻､防风､防煤气中毒”｡未经许可不准随便生火取暖｡

(2)露天施工现场 ,雪后要清理干净后再工作｡室外高空作业要注意防滑｡

(3)生产用水及办公区的生活用水,不得任意乱泼｡生活区内的自来水管要采取防冻､防裂措施｡

(4)冬季无采暖措施不能进行管道试压｡冬季放电缆要采取相应的加温措施｡室外的工作量应尽量在冬季施工前完成｡

(5)收听天气预报,注意天气变化,五级以上的风力,严禁高层作业(结构外墙未完善)｡

(6)做好怕冻材料的保管工作,如阻燃密封胶带“8501”､涂料､粘接剂等均应采取防冻措施,以免因低气温造成质量问题｡

4.3.4紧急情况预案

施工人员在施工前集中进行安全培训,主要包括灭火､伤害自救及互救等｡

电气事故

当施工临时用电发生电气故障､短路或人员意外触电等紧急情况时,在场人员首先立即将触电人员与带电物脱离,采取断电､使用绝缘物击落或垫干燥衣物拉开触电者的方式,并在触电人员脱离电源后采取防止二次伤害的措施;发生电气故障或短路时,由具有电工操作上岗证的人员配合建设方电工或有关人员进行故障排除｡

火险

发生火情时,首先用配套的灭火装置进行灭火,或利用现场条件进行扑救,同时拨打119报警,疏散在场施工人员｡在消防员到场前,努力将火势控制住｡

外伤

施工人员或场内人员意外因施工落物或碰撞造成人身伤害时,立即现场采取措施防止伤害持续或扩大,同时配合医务室人员进行现场救治｡在救治同时,在必要的情况下拨打急救电话或由工程车送伤人员至最近医疗单位检查､治疗｡

高空落物

当在高处施工时,施工人员必须系安全保险装置｡当施工处材料､工具或施工生成的破碎物等从高处意外坠落时,现场人员必须警示落物下方的人员;地面人员发现时,如落物下方有人员站立时,必须立即将危险环境中的人员拉出危险区域,防止被落物砸伤｡

当预计施工进场时间无法调整时,施工组应立即与项目经理取得联系,并启动应急措施,以防出现窝工的情况;如在施工过程中有特殊情况需要临时停工,经汇报项目负责人得到批准后,施工组将未完成工程做好防损处理,待具备施工条件后再返场完成工程施工任务｡
